一、产品定义

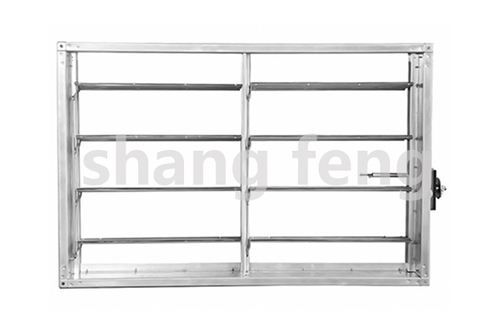

安装在通风、空调调节系统的送、回风管道上,平时呈开启状态,火灾时当管道内烟气温度达到70℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。防火阀一版由阀体、叶片、执行机构和温感器等部件组成。
二、型号描述
FHF①_②_Ax B A-阀门公称宽度 B-阀门公称高度
①--产品控制方式:
W:温感器控制自动关闭
S:手动控制关闭
DC:电控电磁铁关闭
DJ:电控电机关闭
DQ:电控气动机构关闭
②--产品功能代号:
F:具有风量调节功能
Y:具有远距离复位功能
K:具有阀门开、关到位后的位置信号反馈功能
举例说明:
FHF-WSDC-K 630x400表示具有温感器(70℃)自动关闭、手动关闭、电控电磁铁关闭和阀门关到位后的信号反馈功能。
三、产品特点
①泄漏量低,气密性能好;
②防腐蚀性能强,使用寿命长;
③阀门启闭灵活,位置反馈信号准确;
④耐火完整性好。
四、性能参数
①公称压力:环境温度下≤300pa;
②适用介质:空气(烟气) ;
③泄漏量: a.环境温度下,阀门叶片前后压差300±15pa静压单位面积的泄漏量≤500m3/(m2);
b.在规定耐火(GB/T15930) 时间内,阀门叶片前后300±15pa静压,单位面积的泄漏量≤700m3/( m2 ) ;
